Behaeltervolumen-01 1.400 – 3.200 l Behältervolumen
Antrieb-02 H-Drive Antrieb
Arbeitsbreite 12 – 42 m Arbeitsbreite
VariSpread VariSpread Teilbreitenschaltung
EMC EMC Mengenregelung

AXIS H 30.2 EMC (+W)®

verschiebt durch die geniale Verbindung richtungsweisender RAUCH-Innovationen die Leistungsgrenzen in der professionellen Düngetechnik:

Das perfekte Zusammenspiel des innovativen, hydraulischen Antriebskonzeptes mit der elektronischen Düngerdurchflussmessung EMC® eröffnet neue Leistungsdimensionen in der Dosier- und Verteilgenauigkeit für höchste Ansprüche.

Modellvarianten AXIS H 30.2 EMC (+W)

AXIS H 30.2 EMC ISOBUShydraulischer ISOBUS Düngerstreuer mit EMC
AXIS H 30.2 EMC+W ISOBUShydraulischer ISOBUS Düngerstreuer mit EMC und W-Restmengenwaage

Vorteile

  • H-Drive

    Wartungsfreie, hydraulische Antriebstechnologie

    H-Drive | Innovation im Dienst von Präzision und Schlagkraft

    Bereits seit den 1990er Jahren baut RAUCH Düngerstreuer mit hydraulischem Scheibenantrieb. Großer Vorteil dieser Technologie ist, dass man einseitig die Streuscheibendrehzahl zum Grenzstreuen und zum Teilbreitenschalten variieren kann. Der innovative, hydraulische H-Drive-Antrieb für die Wurfscheiben ist über Jahre wartungsfrei.

    Einzigartig in der Düngetechnik: H-Drive hält auch bei wechselnden Trakor-Motordrehzahlen die Wurfscheibendrehzahl und damit die Arbeitsbreite immer konstant. Die Traktordrehzahl kann so immer kraftstoffsparend gewählt werden. Streufehler durch variierende Motor- bzw. Wurfscheibendrehzahlen gehören mit H-Drive der Vergangenheit an.

    Scharfes Grenzstreuen:

    Beim Rand- und Grenzstreuen passt sich die Wurfscheibendrehzahl und der Aufgabepunkt optimal an den gewünschten Arbeitseinsatz an. AXIS H benötiget somit keinen Telimat und zeichnet sich durch scharf abgegrenzte Streubilder aus. Sogar das Umstellen von Randstreuen auf Grenzstreuen per Knopfdruck ist möglich. Eine schöne Funktion ist auch, die Scheibendrehzahl beim Grenzstreuen manuell zu verstellen, z.B. wenn man Hang aufwärts streut, kann man dadurch die Grenzen besser ausdüngen. Das erhöht die Streupräzision und die Effizienz in der Düngerausbringung.

  • CDA-Streutechnik | fernbedient

    Präzision trifft Bedienkomfort


    Als weitere Variante können die AXIS Düngerstreuer mit einer elektrischen Aufgabepunktverstellung ausgestattet werden. Noch nie war die Einstellung eines Zweischeibendüngerstreuers so einfach. Sämtliche Einstellparameter lassen sich aus der übersichtlichen Streutabelle einfach entnehmen und komfortabel in die logisch aufgebaute Eingabemaske im Bedienterminal eingeben. Noch einfacher ist die Übertragung der kompletten Einstellwerte aus der Streutabellen-Smartphone App per WLAN-Modul auf den Streuer, dann entfällt sogar die manuelle Eingabe der Daten. Einfach nur Dünger auswählen und fertig ist die Maschine eingestellt (optionales Zubehör).

    Die hochwertigen, staub- und spritzwassergeschützten, elektrischen SpeedServo-Aktuatoren mit modernster Sensorik justieren die Einstellung der Dosierschieber und der Aufgabepunkte der coaxialen CDA-Streutechnik vollautomatisch auf der linken und rechten Seite. Parallel wird bei den hydraulisch angetriebenen Streuern AXIS-H die vorgegebene Wurfscheibendrehzahl automatisch angefahren.

    Damit ist AXIS präzise auf die Düngersorte und -qualität, die Streuguteigenschaften, die gewünschte Ausbringmenge und Arbeitsbreite abgestimmt. Manuelle Einstellschritte entfallen bei AXIS H vollständig, bei AXIS M muss lediglich die Grenzstreueinrichtung Telimat eingestellt werden.

  • EMC®-2

    Die intelligente Online-Dosierautomatik mit E-Bike Technologie

    AXIS H EMC-2 - Animation

    AXIS EMC® misst und regelt die aktuelle Ausbringmenge vollautomatisch am linken und rechten Dosierschieber separat. Modernste Magnetostriktion-Drehmomentsensoren messen berührungslos und mit hoher Präzision die Antriebsdrehmomente der beiden Wurfscheiben und regeln dadurch permanent die genaue Dosierschieberstellung für jede Seite getrennt. EMC® verwendet die millionenfach bewährte Magnetostriktions-E-Bike-Technologie vom renommierten Systempartner Schaeffler FAG.

    Hohe Präzision, eleganter Bedienkomfort

    Für den Fahrer bedeutet das, einfach die Ausbringmenge und Arbeitsbreite eingeben und losstreuen. Die Streumenge stellt sich sekundenschnell in Abhängigkeit von den augenblicklichen Düngerrieseleigenschaften und der Fahrgeschwindigkeit ein.

    EMC® Vorteil

    EMC® dosiert im Gegensatz zu Streuern mit Regelung über Wiegezellen die linke und rechte Seite separat. Das ermöglicht mehr Dosierpräzision und eine seitengenaue Verteilung.

    EMC® erkennt und kompensiert qualitätsbedingte Düngerdurchflussmengen-Schwankungen deutlich schneller als herkömmliche Wiegestreuer mit Wiegezellen.

    EMC® dosiert auch bei extremen Vibrationseinflüssen exakt und zuverlässig.

    EMC® dosiert auch in Hanglagen mit hoher Präzision.

    EMC® misst hochgenau wie eine Waage die ausgebrachten Mengen in kg für Ihre Dokumentation.

    Die intelligente EMC®-Dosierschieber-Regelung erkennt automatisch einseitige Blockaden und Verstopfungen.

    EMC® misst und regelt rechts und links präzise die unterschiedlichen Ausbringmengen beim Streuen mit VariSpread in Keilflächen.

    EMC® misst und regelt rechts und links die unterschiedlichen Streumengen beim teilflächengenauen Düngen von Applikationskarten oder mit N-Sensoren.



  • ISOBUS

    Synergien nutzen - Effizienz steigern

    Innovative RAUCH-ISOBUS-Technologie für die ISOBUS Düngerstreuer ermöglicht die vertraute Bedienung mit bereits vorhandenen ISOBUS-Bedienterminals unterschiedlichster Anbieter und Maschinen.

    Informationen zu den ISOBUS Terminals erhalten Sie hier

  • VariSpread pro

    AXIS H 30.2/50.2 EMC (+W) und AXIS M 30.2/50.2 EMC (+W) mit VariSpread pro verfügen über die elektrische Aufgabepunktverstellung und passen so die Arbeitsbreite und die Ausbringmenge während der Streufahrt in einem gleitenden Prozess an.

    Dank der RAUCH SpeedServo-Stellmotoren werden die Ausbringmenge und die Arbeitsbreite auch bei hohen Arbeitsgeschwindigkeiten kontinuierlich und stufenlos an Feldkeile, schräg zulaufende Vorgewendeflächen oder nicht aufgehende Fahrgassen in ein Meter Stufen angepasst.

    Neu ist auch das GapSpreading, bei dem man von außen und von innen gleichzeitig abschalten kann.

  • W | Restmengenwaage

    Die Restmenge immer im Blick

    Die im Streuer integrierte Waage zeigt zuverlässig die verbleibende Düngerrestmenge im Behälter an. Wahlweise kann man sich auch die noch mögliche Restfläche oder die noch möglich zu streuende Reststrecke in Meter anzeigen lassen. Überladevorgänge lassen sich so zum idealen Zeitpunkt planen.

    Die Restmengenwaage "W" ist Bestandteil der Serienausstattung von allen AXIS Streuern mit Wiegerahmen „+W“.

  • High-Speed-Servos

    SpeedServos | AXIS Düngerstreuer werden noch effizienter

    Der große SpeedServo-Vorteil:

    Die Verstellgeschwindigkeiten der SpeedServos sind 2,5 mal höher gegenüber den Vorgänger-Spindelmotor-Modellen. Das ermöglicht überlegene Reaktionsgeschwindigkeiten und neue Leistungsdimensionen der AXIS M EMC ISOBUS-Streuer und AXIS H EMC-Streuer bei der vollautomatischen Düngerdosierung mit EMC, beim Vorgewendestreuen mit OptPoint, beim teilflächenspezifischen Streuen mit Applikationskarten und beim Teilbreitenstreuen mit Section-Control.

    Trotz deutlich geringerer Stromaufnahme ermöglichen SpeedServos bis zu 3 Mal höhere Stellkräfte als vergleichbare Spindelmotoren. Die überlegene Energieeffizienz schafft ideale Voraussetzungen für den Einsatz in ISOBUS-Maschinen, da die ISOBUS-Norm die elektrische Leistung begrenzt.

    SpeedServos lassen sich darüber hinaus wesentlich effizienter vor Staub und Schmutz schützen, da es keine empfindliche, ausfahrbare Hubstange mehr gibt. Die effektive, Langzeit-Abdichtung gegen Feuchtigkeit und Staub sowie die einfache, robuste SpeedServo-Konstruktion ermöglichen extra lange Standzeiten der wertvollen Elektronikkomponenten.

  • Durchrostungs-Garantie

    AXIS Düngerstreuer von RAUCH zeichnen sich durch eine hochwertige langlebige ProTect-Doppelpulverbeschichtung aus.
    Der optimale Schutz vor mechanischer Beanspruchung, UV-Licht, Salzen und Säuren garantiert eine lange Lebensdauer der Konstruktion.
    RAUCH gibt auf alle AXIS Düngerstreuer  6 Jahre Garantie gegen Durchrostung.

    Aktivieren Sie die Durchrostungsgarantie Ihres neuen AXIS Düngerstreuers, indem Sie den QR-Code auf dem Garantieaufkleber (an der Maschine) abscannen,
    in dem Online-Portal die Seriennummer Ihrer AXIS-Neumaschine, Ihre Adressinformationen registrieren* und dann auf „Antrag absenden“ klicken – ganz einfach!

    Profitieren Sie viele Jahre von der sprichwörtlichen RAUCH-Qualität.

Zubehör

Abdeckplane und AP Drive

Der optimale Schutz vor Feuchtigkeit und vor Schmutz von den Reifen.
Alle AXIS Abdeckplanen öffnen dank der hochwertigen "Cabrio-Klappung" über die gesamte Einfüllfläche.
So kann wie gewohnt problemlos befüllt werden. Über einen Öffnungsmechanismus mit langem Hebelarm
lässt sich die Abdeckplane komfortabel und leicht öffnen und schließen.

Trotz Abdeckplane lässt sich der Füllstand über die Fensterflächen in den Planen einfach und schnell von der Traktorkabine prüfen.

Option:
Auf Wunsch kann die Abdeckplane durch den elektrischen AP-Drive von der Kabine fernbedient werden (nur bei AXIS der .2-Baureihe mit Quantron-A oder ISOBUS).

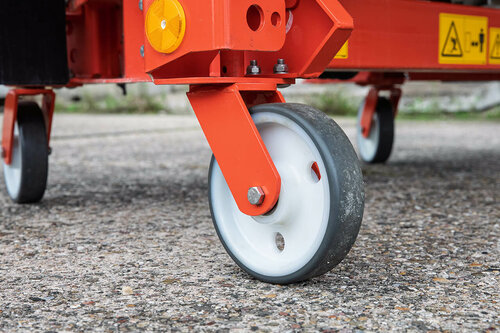

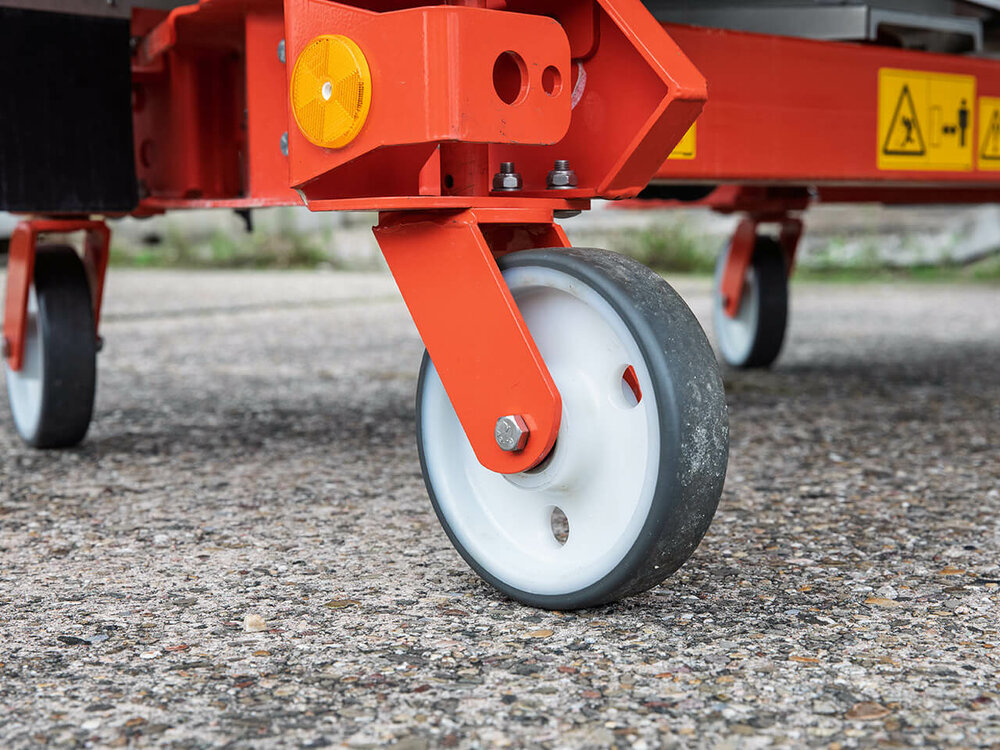

Abstellrollen ASR 25

Mehr Flexibilität beim Streueran- und -abbau ermöglichen die großdimensionierten Abstellrollen ASR 25. Über ein Schnellkuppelsystem können die Rollen jederzeit entfernt oder in Transportstellung montiert werden.

Aufstiegsleiter AS-XL-25

Die klappbare Aufstiegsleiter ermöglicht den einfachen Zugang zum Behälter. Nur für AXIS 30.2/50.2 in Verbindung mit breiten XL-Aufsätzen.

Bei AXIS 50.2 ist eine Aufstiegsleiter (links) im Serienumfang enthalten.

Beleuchtung mit Warntafeln AXIS

Hochwertige LED-Leuchten, integriert in den Warntafeln, sorgen für mehr Sicherheit auf der Straße.

Beleuchtung nach vorne

Hochwertige LED-Leuchten, integriert in den Warntafeln, sorgen für einen guten Überblick zum Traktor.

Grenzstreuen H-Drive

Bei den hydraulisch angetriebenen Düngerstreuern AXIS-H 30 und 50 wird kein Telimat benötigt, da durch die einseitige Drehzahlreduzierung der Streuscheiben in Kombination mit einer Verstellung des Düngeraufgabepunktes ein scharf abgegrenztes Grenzstreubild erzeugt wird. Diese Art des Grenzstreuens ist noch genauer, erfüllt die Anforderungen der europäischen Umweltnorm und ist auch im Rahmen der deutschen Düngeverordnung zugelassen.

  • Grenzstreuen rechts und links
  • Grenzstreuen auf Knopfdruck
  • Fernbedient Umstellen von Rand- auf Grenzstreuen
  • Individuelle Verstellmöglichkeit der Scheibendrehzahl auf der Grenzseite, wenn z.B. bergauf oder an einem Wassergraben gestreut wird

Leermeldesensoren | AXIS

Optional können bei allen AXIS mit Elektronik pro Behälterseite je ein Leermeldesensor an das Einfüllsieb montiert werden. Diese Sensoren geben im Display einen Warnhinweis, sollte auf der jeweiligen Seite der Füllstand zu niedrig sein. Dieses Zubehör ist vor allem interessant für Maschinen ohne Restmengenwaage oder für Streuer mit Teilbreitenschaltung, welche viel einseitig arbeiten und hilft, Fehlstellen zu vermeiden.

Praxisprüfset

Mehr Sicherheit beim Streuen

Mit dem RAUCH-Praxis-Prüfset PPS 5 lässt sich die Querverteilung einfach und schnell im Feld überprüfen und korrigieren. Das bedeutet noch mehr Sicherheit und Präzision bei der Streuarbeit, insbesondere bei Düngern mit schlechter Qualität, problematischen Wurfeigenschaften oder unbekannter Herkunft.

In Verbindung mit der klaren AXIS-CDA-Einstelllogik werden Korrekturen verblüffend einfach und sicher.

PPS 5 Bestandteile:

  • 10 Auffangschalen
  • 5 Messzylinder
  • 1 Rollmaßband
  • übersichtliche, logische Bedienungsanleitung.

Hier finden Sie ein Videotutorial, was die Anwendung ganz einfach erklärt.

RAUCH Connect
RAUCH Connect

Rückraumkamera

Die RAUCH-Rückraumkamera für RAUCH-ISOBUS-Düngerstreuer ermöglicht auch bei hohen Maschinen eine gute Sicht nach hinten. Das erhöht die Sicherheit beim Rangieren und auch beim Streuen. Das robuste Kameragehäuse ist am Streuerheck befestigt. Ein Schutzblech verhindert Anstrahlungen und reduziert das Verschmutzen der Optik. Die Ausrichtung der Kamera kann je nach Einsatz eingestellt werden.

Die Rückraumkamera ist kompatibel mit den RAUCH ISOBUS-Universalterminals. Darüber hinaus kann die Kamera mit allen Terminals, die über einen AEF-konformen Videoeingang verfügen, verbunden werden.

Die Rückraumkamera ist verfügbar bei AXIS-ISOBUS, AXENT und AGT.






Schmutzfänger mit Schnellverschluß

Eine Praktikeridee schafft es zur Serienreife. Mit dem am Streuer vorhandenen Montierwerkzeug werden mit einer Vierteldrehung die drei Befestigungspunkte des Schmutzfängers schnell und unkompliziert gelöst. So ist der Weg frei, die Maschine schnell und sorgfältig zu reinigen.

SpreadLight | AXIS

Moderne GPS-gesteuerte OptiPoint-Vorgewende-Managementsysteme und VariSpread-Teilbreitenschaltungen machen das präzise Düngerstreuen auch bei Nacht möglich. Bisher war es für den Fahrer jedoch sehr schwer, die einzelnen Streuerfunktionen während des Streueinsatzes bei Dunkelheit optisch zu überprüfen. Zusätzlich stellen Hindernisse im Streubereich bei Nacht ein Gefahrenpotential dar.

Mit den Arbeitsschweinwerfern SpreadLight löst RAUCH die beschriebenen Probleme. Moderne, leistungsstarke LED-Arbeitsscheinwerfer direkt über den beiden Wurfscheiben des Düngerstreuers leuchten den Streufächer auf der linken und rechten Seite aus.

Der Fahrer hat mit SpreadLight den Streufächer im Blick. Mögliche Fehleinstellungen oder Verstopfungen an den Dosierschiebern werden sofort erkannt. Darüber hinaus kann der Fahrer bei Dunkelheit schneller auf schwer erkennbare Hindernisse oder Gefahrenstellen im äußeren Streubereich gerade bei großen Arbeitsbreiten reagieren.

Im Gegensatz zu den Traktorarbeitsscheinwerfern ist SpreadLight gezielt auf die Streufächer ausgerichtet. Die Düngergranulate reflektieren das intensive LED-Licht.

Einfach und bequem wird SpreadLight fernbedient vom ISOBUS-Terminal per Touchscreen geschaltet. Dabei kann der Fahrer wählen, ob die Schweinwerfer dauernd leuchten oder im Vorgewende automatisch Aus- und Anschalten, um an Straßen den Verkehr nicht zu blenden. SpreadLight ist optional für alle mechanischen und hydraulisch angetriebenen RAUCH AXIS.2 ISOBUS- und QUANTRON-A Düngerstreuer verfügbar.

6 Jahre Garantie gegen Durchrosten

AXIS Düngerstreuer zeichnen sich durch die hochwertige langlebige ProTect-Doppelpulverbeschichtung aus. Der optimale Schutz vor mechanischer Beanspruchung, UV-Licht, Salzen und Säuren garantiert eine lange Lebensdauer der Konstruktion. RAUCH gibt jetzt auf alle AXIS Düngerstreuer ab Baujahr September 2017 6 Jahre Garantie gegen Durchrosten.

Aktivieren Sie die Durchrost-Garantie Ihres neuen AXIS-Streuers einfach über den Barcode auf dem Garantieaufkleber. Profitieren Sie viele Jahre von der sprichwörtlichen RAUCH-Qualität.

Zum Online Formular

Grenzstreuen GSE AXIS/AXENT

GSEpro ermöglicht scharfkantiges Grenzstreuen direkt auf der Feldgrenze bei halbseitigem Streuen. Der Abstand zur Grenze kann im Bereich 0 bis 3 m variiert werden. GSEpro kann sowohl für die rechte als auch für die linke Seite genutzt werden. Das ist gut durchdacht, so kann man zur gleichmäßigen Behälterentleerung einmal rechtsrum fahren und beim nächsten Feld linksrum. GSEpro ist die Grenzstreueinrichtung für AXIS und AXENT.

Serienmäßig wird GSEpro über ein doppelt wirkendes Traktor-Steuergerät hydraulisch fernbedient in den Streufächer geschwenkt.

Eine weitere Option ist der GSEpro Sensor. Dieser zeigt den aktuellen Zustand der GSEpro im Betriebsbild der Software an.

Technische Daten und Ausstattung

ModellvarianteAXIS H 30.2 EMC ISOBUSAXIS H 30.2 EMC+W ISOBUS
Grundmaschine
Arbeitsbreite [ m ]12 – 4212 – 42
Behältervolumen [ l ]1.4001.400
Max. Nutzlast [ kg ]3.2003.200
Behältergröße [ cm ]240 x 130240 x 130
Einfüllhöhe [ cm ]107107
Einfüllbreite [ cm ]230230
Leergewicht [ kg ]355415
TraktoranbauDreipunkt Kategorie II/IIIDreipunkt Kategorie II/III
AntriebH Drive: Hydraulikbedarf 45 l/min.H Drive: Hydraulikbedarf 45 l/min.
Elektrischer Rührwerksantrieb mit Autostopjaja
Dosierung
Schieberbetätigung/MengenregelungMassenstromregelung EMCMassenstromregelung EMC
StellmotorenSchieberbetätigung elek. HighSpeed ServosSchieberbetätigung elek. HighSpeed Servos
W-Restmengenwaageneinja
Variable Rate Controljaja
ElektronikISOBUS Elektronik mit JobcomputerISOBUS Elektronik mit Jobcomputer
TeilbreitenschaltungTeilbreitenschaltung VariSpread proTeilbreitenschaltung VariSpread pro
GrenzstreuenGrenzstreuen mit H-Drive, Grenzstreuen mit GSEGrenzstreuen mit H-Drive, Grenzstreuen mit GSE
