Präzisions-Großflächen-Düngerstreuer
Präzise Düngetechnik für hohe Schlagkraft bei größter Flexibilität

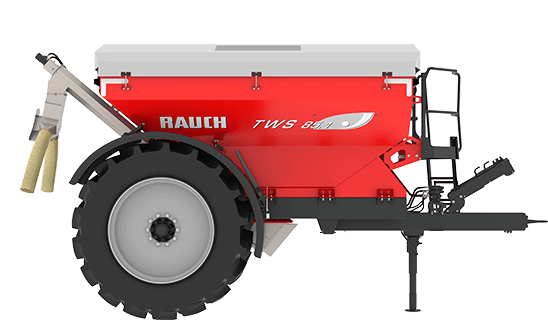

TWS 85.1 erfüllt die Forderungen der Praxis nach großer Schlagkraft, geringem Bodendruck und maximaler Streupräzision in idealer Weise.
Das Konzept basiert auf der Kombination eines Standard 3-Punkt-Anbau-Düngerstreuers mit einem Transportwagen hohen Volumens. Durch die angehängte Bauweise verteilt sich das Gewicht bodenschonend auf drei Achsen.
Die komfortable TWS-Bedieneinheit QUANTRON-A mit vollautomatischer Dünger-Überlagefunktion steigert die Effizienz in der professionellen Düngung.
Modellvarianten TWS 85.1
| TWS 85.1 M | Gelenkwelle, ohne Düngerstreuer, Zugdeichsel starr, hydraulischer Schnecken-Verschlussschieber, Gelenkwellendurchtrieb |
|---|---|
| TWS 85.1 H | hydraulisch, ohne Düngerstreuer, Zugdeichsel starr, hydraulischer Schnecken-Verschlussschieber, Hydraulikanschlüsse |
| TWS 85.1 HT | TWS mit AXIS HT 50.2. EMC ISOBUS |
Vorteile
-
EMC®-2
Die intelligente Online-Dosierautomatik mit E-Bike Technologie
AXIS EMC® misst und regelt die aktuelle Ausbringmenge vollautomatisch am linken und rechten Dosierschieber separat. Modernste Magnetostriktion-Drehmomentsensoren messen berührungslos und mit hoher Präzision die Antriebsdrehmomente der beiden Wurfscheiben und regeln dadurch permanent die genaue Dosierschieberstellung für jede Seite getrennt. EMC® verwendet die millionenfach bewährte Magnetostriktions-E-Bike-Technologie vom renommierten Systempartner Schaeffler FAG.
Hohe Präzision, eleganter Bedienkomfort
Für den Fahrer bedeutet das, einfach die Ausbringmenge und Arbeitsbreite eingeben und losstreuen. Die Streumenge stellt sich sekundenschnell in Abhängigkeit von den augenblicklichen Düngerrieseleigenschaften und der Fahrgeschwindigkeit ein.
EMC® Vorteil
EMC® dosiert im Gegensatz zu Streuern mit Regelung über Wiegezellen die linke und rechte Seite separat. Das ermöglicht mehr Dosierpräzision und eine seitengenaue Verteilung.
EMC® erkennt und kompensiert qualitätsbedingte Düngerdurchflussmengen-Schwankungen deutlich schneller als herkömmliche Wiegestreuer mit Wiegezellen.
EMC® dosiert auch bei extremen Vibrationseinflüssen exakt und zuverlässig.
EMC® dosiert auch in Hanglagen mit hoher Präzision.
EMC® misst hochgenau wie eine Waage die ausgebrachten Mengen in kg für Ihre Dokumentation.
Die intelligente EMC®-Dosierschieber-Regelung erkennt automatisch einseitige Blockaden und Verstopfungen.
EMC® misst und regelt rechts und links präzise die unterschiedlichen Ausbringmengen beim Streuen mit VariSpread in Keilflächen.
EMC® misst und regelt rechts und links die unterschiedlichen Streumengen beim teilflächengenauen Düngen von Applikationskarten oder mit N-Sensoren.
-
CDA-Streutechnik | fernbedient
Präzision trifft Bedienkomfort
Als weitere Variante können die AXIS Düngerstreuer mit einer elektrischen Aufgabepunktverstellung ausgestattet werden. Noch nie war die Einstellung eines Zweischeibendüngerstreuers so einfach. Sämtliche Einstellparameter lassen sich aus der übersichtlichen Streutabelle einfach entnehmen und komfortabel in die logisch aufgebaute Eingabemaske im Bedienterminal eingeben. Noch einfacher ist die Übertragung der kompletten Einstellwerte aus der Streutabellen-Smartphone App per WLAN-Modul auf den Streuer, dann entfällt sogar die manuelle Eingabe der Daten. Einfach nur Dünger auswählen und fertig ist die Maschine eingestellt (optionales Zubehör).Die hochwertigen, staub- und spritzwassergeschützten, elektrischen SpeedServo-Aktuatoren mit modernster Sensorik justieren die Einstellung der Dosierschieber und der Aufgabepunkte der coaxialen CDA-Streutechnik vollautomatisch auf der linken und rechten Seite. Parallel wird bei den hydraulisch angetriebenen Streuern AXIS-H die vorgegebene Wurfscheibendrehzahl automatisch angefahren.
Damit ist AXIS präzise auf die Düngersorte und -qualität, die Streuguteigenschaften, die gewünschte Ausbringmenge und Arbeitsbreite abgestimmt. Manuelle Einstellschritte entfallen bei AXIS H vollständig, bei AXIS M muss lediglich die Grenzstreueinrichtung Telimat eingestellt werden. -
ISOBUS
Synergien nutzen - Effizienz steigern
Innovative RAUCH-ISOBUS-Technologie für die ISOBUS Düngerstreuer ermöglicht die vertraute Bedienung mit bereits vorhandenen ISOBUS-Bedienterminals unterschiedlichster Anbieter und Maschinen.
-
H-Drive
Wartungsfreie, hydraulische Antriebstechnologie
H-Drive | Innovation im Dienst von Präzision und Schlagkraft
Bereits seit den 1990er Jahren baut RAUCH Düngerstreuer mit hydraulischem Scheibenantrieb. Großer Vorteil dieser Technologie ist, dass man einseitig die Streuscheibendrehzahl zum Grenzstreuen und zum Teilbreitenschalten variieren kann. Der innovative, hydraulische H-Drive-Antrieb für die Wurfscheiben ist über Jahre wartungsfrei.
Einzigartig in der Düngetechnik: H-Drive hält auch bei wechselnden Trakor-Motordrehzahlen die Wurfscheibendrehzahl und damit die Arbeitsbreite immer konstant. Die Traktordrehzahl kann so immer kraftstoffsparend gewählt werden. Streufehler durch variierende Motor- bzw. Wurfscheibendrehzahlen gehören mit H-Drive der Vergangenheit an.
Scharfes Grenzstreuen:
Beim Rand- und Grenzstreuen passt sich die Wurfscheibendrehzahl und der Aufgabepunkt optimal an den gewünschten Arbeitseinsatz an. AXIS H benötiget somit keinen Telimat und zeichnet sich durch scharf abgegrenzte Streubilder aus. Sogar das Umstellen von Randstreuen auf Grenzstreuen per Knopfdruck ist möglich. Eine schöne Funktion ist auch, die Scheibendrehzahl beim Grenzstreuen manuell zu verstellen, z.B. wenn man Hang aufwärts streut, kann man dadurch die Grenzen besser ausdüngen. Das erhöht die Streupräzision und die Effizienz in der Düngerausbringung.
-
VariSpread pro
AXIS H 30.2/50.2 EMC (+W) und AXIS M 30.2/50.2 EMC (+W) mit VariSpread pro verfügen über die elektrische Aufgabepunktverstellung und passen so die Arbeitsbreite und die Ausbringmenge während der Streufahrt in einem gleitenden Prozess an.
Dank der RAUCH SpeedServo-Stellmotoren werden die Ausbringmenge und die Arbeitsbreite auch bei hohen Arbeitsgeschwindigkeiten kontinuierlich und stufenlos an Feldkeile, schräg zulaufende Vorgewendeflächen oder nicht aufgehende Fahrgassen in ein Meter Stufen angepasst.
Neu ist auch das GapSpreading, bei dem man von außen und von innen gleichzeitig abschalten kann.
Werkzeuge
Zubehör
AXMAT duo
RAUCH AXMAT duo | Vollautomatische, radargestützte Streubildkontrolle
AXMAT duo verfügt über 54 Radarsensoren, die stationär, halbkreisförmig unterhalb der beiden Düngerstreuer-Wurfscheiben positioniert sind.
AXMAT scannt mit der innovativen Radartechnologie die Streubildlage online. Nach dem Scannen erkennt die intelligente Software sofort die Lage, den Charakter und die Expansion des Streubildes. Innerhalb von Sekundenbruchteilen wird bei einer diagnostizierten Streubildabweichung eine neue Einstellung für die AXIS-Streutechnik berechnet und fernbedient durch die extra schnellen SpeedServo-Stellmotoren angefahren. Vollautomatisch wird das Streubild durch die Verstellung des Düngeraufgabepunktes auf die Wurfscheiben auf beiden Seiten getrennt voneinander im Sekundentakt optimiert.
AXMAT bietet zwei Optionen. Entweder man vertraut den Streutabellenangaben und kalibriert den Sensor auf die dort vorgegebenen Einstellempfehlungen, oder man überprüft den Dünger einmal anhand von Streuschalen in der Praxis und kalibriert AXMAT auf diese Einstellung. Zum Erzielen einer höheren Genauigkeit empfiehlt sich die Kalibrierung anhand dem Praxis-Prüfset.
AXMAT duo ermöglicht neue Leistungsdimensionen in der professionellen Düngetechnik. Einflüsse der Düngerbeschaffenheit oder von Umweltbedingungen werden während der Streuarbeit vollautomatisch erkannt und kompensiert. AXMAT überzeugt zuverlässig mit einem großen Einsatzfenster für Düngergranulate und Schneckenkorn. Das System erreicht seine Grenzen erst, wenn eine präzise Verteilung auf Grund der Düngerqualität, von Witterungseinflüssen oder der gewählten Arbeitsbreite bzw. der Wurfscheiben technisch nicht mehr umsetzbar ist.
In Verbindung mit der Dosierautomatik EMC für den linken und rechten Dosierschieber getrennt wird der Traum vom selbsteinstellenden Düngerstreuer mit AXIS H 50.2 EMC®+W und AXMAT duo Wirklichkeit.
AXMAT ist nur für AXIS-H 50.2 EMC+W (ab NG-Jobcomputer SN 09-05000) oder AXENT erhältlich
Beleuchtung mit Warntafeln AXIS
Hochwertige LED-Leuchten, integriert in den Warntafeln, sorgen für mehr Sicherheit auf der Straße.
SpreadLight | AXIS
Moderne GPS-gesteuerte OptiPoint-Vorgewende-Managementsysteme und VariSpread-Teilbreitenschaltungen machen das präzise Düngerstreuen auch bei Nacht möglich. Bisher war es für den Fahrer jedoch sehr schwer, die einzelnen Streuerfunktionen während des Streueinsatzes bei Dunkelheit optisch zu überprüfen. Zusätzlich stellen Hindernisse im Streubereich bei Nacht ein Gefahrenpotential dar.
Mit den Arbeitsschweinwerfern SpreadLight löst RAUCH die beschriebenen Probleme. Moderne, leistungsstarke LED-Arbeitsscheinwerfer direkt über den beiden Wurfscheiben des Düngerstreuers leuchten den Streufächer auf der linken und rechten Seite aus.
Der Fahrer hat mit SpreadLight den Streufächer im Blick. Mögliche Fehleinstellungen oder Verstopfungen an den Dosierschiebern werden sofort erkannt. Darüber hinaus kann der Fahrer bei Dunkelheit schneller auf schwer erkennbare Hindernisse oder Gefahrenstellen im äußeren Streubereich gerade bei großen Arbeitsbreiten reagieren.
Im Gegensatz zu den Traktorarbeitsscheinwerfern ist SpreadLight gezielt auf die Streufächer ausgerichtet. Die Düngergranulate reflektieren das intensive LED-Licht.
Einfach und bequem wird SpreadLight fernbedient vom ISOBUS-Terminal per Touchscreen geschaltet. Dabei kann der Fahrer wählen, ob die Schweinwerfer dauernd leuchten oder im Vorgewende automatisch Aus- und Anschalten, um an Straßen den Verkehr nicht zu blenden. SpreadLight ist optional für alle mechanischen und hydraulisch angetriebenen RAUCH AXIS.2 ISOBUS- und QUANTRON-A Düngerstreuer verfügbar.
Grenzstreuen GSE AXIS/AXENT
GSEpro ermöglicht scharfkantiges Grenzstreuen direkt auf der Feldgrenze bei halbseitigem Streuen. Der Abstand zur Grenze kann im Bereich 0 bis 3 m variiert werden. GSEpro kann sowohl für die rechte als auch für die linke Seite genutzt werden. Das ist gut durchdacht, so kann man zur gleichmäßigen Behälterentleerung einmal rechtsrum fahren und beim nächsten Feld linksrum. GSEpro ist die Grenzstreueinrichtung für AXIS und AXENT.
Serienmäßig wird GSEpro über ein doppelt wirkendes Traktor-Steuergerät hydraulisch fernbedient in den Streufächer geschwenkt.
Eine weitere Option ist der GSEpro Sensor. Dieser zeigt den aktuellen Zustand der GSEpro im Betriebsbild der Software an.
ISOBUS Terminal CCI 1200
Praxisprüfset
Mehr Sicherheit beim Streuen
Mit dem RAUCH-Praxis-Prüfset PPS 5 lässt sich die Querverteilung einfach und schnell im Feld überprüfen und korrigieren. Das bedeutet noch mehr Sicherheit und Präzision bei der Streuarbeit, insbesondere bei Düngern mit schlechter Qualität, problematischen Wurfeigenschaften oder unbekannter Herkunft.
In Verbindung mit der klaren AXIS-CDA-Einstelllogik werden Korrekturen verblüffend einfach und sicher.
PPS 5 Bestandteile:
- 10 Auffangschalen
- 5 Messzylinder
- 1 Rollmaßband
- übersichtliche, logische Bedienungsanleitung.
Hier finden Sie ein Videotutorial, was die Anwendung ganz einfach erklärt.
Grenzstreuen H-Drive
Bei den hydraulisch angetriebenen Düngerstreuern AXIS-H 30 und 50 wird kein Telimat benötigt, da durch die einseitige Drehzahlreduzierung der Streuscheiben in Kombination mit einer Verstellung des Düngeraufgabepunktes ein scharf abgegrenztes Grenzstreubild erzeugt wird. Diese Art des Grenzstreuens ist noch genauer, erfüllt die Anforderungen der europäischen Umweltnorm und ist auch im Rahmen der deutschen Düngeverordnung zugelassen.
- Grenzstreuen rechts und links
- Grenzstreuen auf Knopfdruck
- Fernbedient Umstellen von Rand- auf Grenzstreuen
- Individuelle Verstellmöglichkeit der Scheibendrehzahl auf der Grenzseite, wenn z.B. bergauf oder an einem Wassergraben gestreut wird
ISOBUS Touch Joystick CCI.A3
-
Wurfscheiben
Alles dreht sich um Präzision.
Wurfscheiben Arbeitsbreite Beschreibung S1 Arbeitsbreite: 12-18 m S4 Arbeitsbreite: 18-28 m S6 Arbeitsbreite: 24-36 m S8 Arbeitsbreite: 30-42 m S10 Arbeitsbreite: 36-48 m S12 Arbeitsbreite: 42-50 m * Beschichtete Wurfflügel mit VXR plus
Technische Daten und Ausstattung
| Modellvariante | TWS 85.1 M | TWS 85.1 H | TWS 85.1 HT |
| Grundmaschine | |||
| Arbeitsbreite [ m ] | 12 – 42 | 12 – 42 | 12 – 42 |
| Behältervolumen [ l ] | 8.400 | 8.400 | 8.400 |
| Max. Nutzlast [ kg ] | 8.160 | 8.160 | 8.160 |
| Behältergröße [ cm ] | 350 x 230 | 350 x 230 | 350 x 230 |
| Einfüllhöhe [ cm ] | 285 | 285 | 285 |
| Einfüllbreite [ cm ] | 350 | 350 | 350 |
| Leergewicht [ kg ] | 3.840 | 3.840 | 3.840 |
| Spurbreite [ cm ] | 180 x 225 | 180 x 225 | 180 x 225 |
| Traktoranbau | gezogen | gezogen | gezogen |
| Achstyp | Starrachse | Starrachse | Starrachse |
| Anhängung | Obenanhängung | Obenanhängung | Obenanhängung |
| Achslast [ t ] | 10 | 10 | 10 |
| Bremse | Pneumatikbremse | Pneumatikbremse | Pneumatikbremse |
| Antrieb | M Drive: Gelenkwelle mit Sternratschenkupplung 540 U/min, H Drive: Hydraulikbedarf 45 l/min., Elektrischer Rührwerksantrieb mit Autostop | H Drive: Hydraulikbedarf 85 l/min., Elektrischer Rührwerksantrieb mit Autostop | H Drive: Hydraulikbedarf 110 l/min., Elektrischer Rührwerksantrieb mit Autostop |
| Elektrischer Rührwerksantrieb mit Autostop | nein | ja | ja |
| Dosierung | |||
| Schieberbetätigung/Mengenregelung | Massenstromregelung EMC | Massenstromregelung EMC | |
| Stellmotoren | Schieberbetätigung elek. Linearaktuator | Schieberbetätigung elek. HighSpeed Servos | Schieberbetätigung elek. HighSpeed Servos |
| Variable Rate Control | ja | ja | ja |
| Elektronik | Streucomputer QUANTRON-A | Streucomputer QUANTRON-A | Streucomputer QUANTRON-A |
| Teilbreitenschaltung | Teilbreitenschaltung VariSpread V8 | Teilbreitenschaltung VariSpread pro | Teilbreitenschaltung VariSpread pro |
| Grenzstreuen | Grenzstreuen mit GSE | Grenzstreuen mit GSE | Grenzstreuen mit GSE |
